Le macchine per coperchi filtro di Record, nascono con i presupposti fondamentali per permettere alla clientela più esigente di portare a termine i propri obiettivi produttivi. Qualità elevata, tempi morti ridotti e semplicità d’utilizzo fanno di questi macchinari il fiore all’occhiello della casa costruttrice.

Composte da due mandrini verticali a cambio rapido indipendenti, dotati di motore brushless, le macchine per filtri Record eseguono lavorazioni di elevata precisione. I pezzi grezzi vengono accompagnati alla fase di lavorazione da un efficientissimo apparato di asservimento automatico che li seleziona, li allinea e li inserisce nella postazione di maschiatura. Il successivo bloccaggio del pezzo può avvenire in modo idraulico o pneumatico a seconda delle richieste del cliente. Le corse e le velocità di lavoro indipendenti fra loro, sono digitate da pannello operatore e possono essere memorizzate, richiamate e adeguate al particolare in lavorazione.

La coppia di maschiatura è controllata da un sistema a microprocessore che consente di verificare costantemente l'usura dei maschi ed ottenere un prodotto di elevata qualità. Soluzioni ed applicazioni personalizzate sono sempre verificabili per soddisfare ogni esigenza di mercato.


Maschiatrice Record FV1

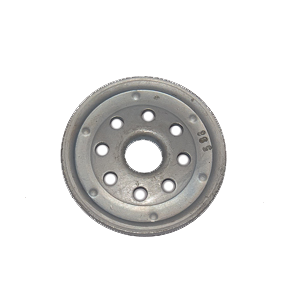

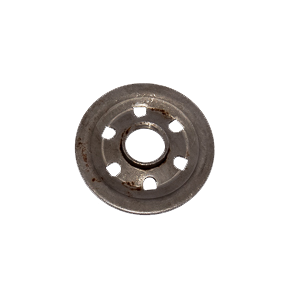

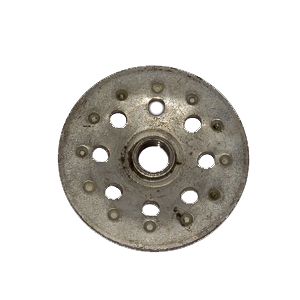

Maschiatura per asportazione di coperchi filtro fino a 1"3/4

Maschiatrice Record FV2

Maschiatura a rullare contemporanea di due coperchi filtro fino a 1"3/4

Transfer CNC Record TM 2 L

Tornitura esterna e maschiatura coperchi filtro fino a M39x1.5



DATI TECNICI FV1

CAPACITA' DI MASCHIATURA UNF 1"
PRODUZIONE ORARIA (3/4UNF) pz 1200/1300
VELOCITA' DI LAVORO g/1' 5-1150
VELOCITA' DI RITORNO g/1' 5-1150
COPPIA MOTORI (BRUSHLESS) Nm 24
CORSA DI LAVORO mm 100
ATTACCO MANDRINO DIN 55050
CAPACITA' TRAMOGGIA  Lt 700



DATI TECNICI FV2

CAPACITA' DI MASCHIATURA UNF 1"3/4
PRODUZIONE ORARIA pz 1350
VELOCITA' DI LAVORO g/1' 5-1600
VELOCITA' DI RITORNO g/1' 5-1600
COPPIA MOTORI (BRUSHLESS) Nm 150
CORSA DI LAVORO mm 120
ATTACCO MANDRINO tr36 DIN 6327
CAPACITA' TRAMOGGIA Lt 700



DATI TECNICI TM2L

Impianto realizzato per operazioni di tornitura e maschiatura di coperchi filtro olio con Ø 136 mm mediante maschi a rullare da M39x1.5 a R1.1/4”-11.
Impianto diviso in 2 settori:

  1. Transfer con tre stazioni per il carico pezzo, tornitura del diametro esterno e la tornitura del collarino
  2. Operazioni di maschiatura
